اصطلاح “Cylindrical bore” به “سوراخ استوانه‌ای” ترجمه می‌شود، که به بلبرینگ‌هایی اشاره دارد که سوراخ داخلی آن‌ها دارای شکل استوانه‌ای ساده است. این نوع از سوراخ برای نصب مستقیم بلبرینگ بر روی شفت‌های با سطح صاف و بدون شیب استفاده می‌شود.
اصطلاح “Tapered bore (Taper: 1/12)” به فارسی به “سوراخ مخروطی (شیب: ۱/۱۲)” ترجمه می‌شود. این نوع بلبرینگ دارای سوراخ داخلی مخروطی است که با زاویه شیب ۱ به ۱۲ طراحی شده است. بلبرینگ‌های با سوراخ مخروطی معمولاً برای نصب روی شفت‌هایی با ته مخروطی به کار می‌روند و نیاز به یک آستین مخروطی یا آستین تنظیمی برای اتصال دقیق و محکم به شفت دارند. این نوع نصب امکان تنظیم دقیق محوریت بلبرینگ را فراهم می‌آورد و برای کاربردهایی که نیاز به تنظیم دقیق و استحکام بالا دارند مناسب است.

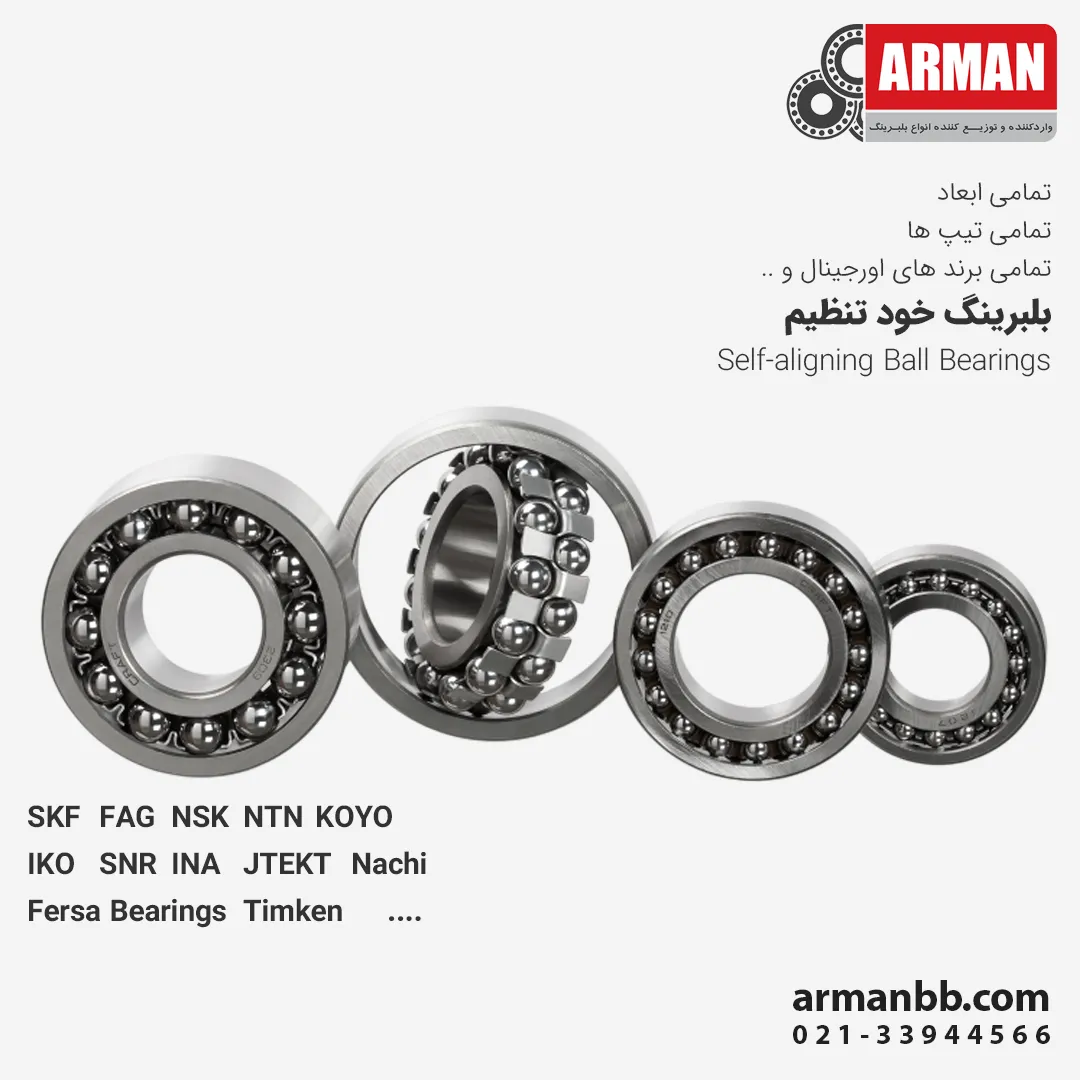

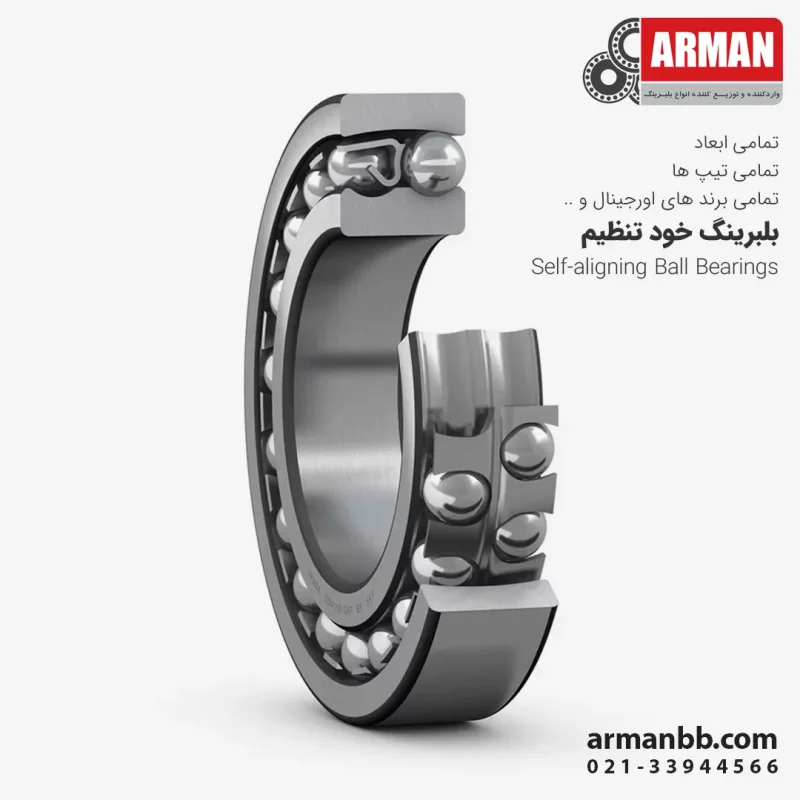

بلبرینگ‌های خود تنظیم (Self-aligning Ball Bearings) نوعی بلبرینگ هستند که به طور خاص برای مقابله با مشکلات ناشی از انحراف محور یا ناهم‌محوری شفت‌ها طراحی شده‌اند. این بلبرینگ‌ها دارای دو ردیف توپ هستند که درون یک مسیر حلقه خارجی مشترک با سطح کروی قرار دارند، این اجازه را می‌دهد که بلبرینگ بتواند خود را تا حدی تنظیم و تنظیم کند بدون اینکه به عملکرد آن آسیب برسد. این ویژگی آن‌ها را برای استفاده در شرایطی که شفت‌ها ممکن است ناهم‌محوری داشته باشند یا کج شوند، ایده‌آل می‌سازد.
ویژگی‌های بلبرینگ‌های خود تنظیم
- تحمل انحراف و ناهم‌محوری: بلبرینگ‌های خود تنظیم می‌توانند در برابر انحراف محوری تا حدودی مقاومت کنند، که این موضوع آن‌ها را برای نصب در ماشین‌آلات با مونتاژ نامناسب یا کج شدگی محوری مناسب می‌سازد.
- کاربرد در محیط‌های متفاوت: از آن‌ها در بسیاری از کاربردها استفاده می‌شود، از جمله در تجهیزات دوار، ماشین‌آلات صنعتی، و سیستم‌های انتقال نیرو که ممکن است دچار تغییرات محوری یا لرزش‌های ناخواسته باشند.

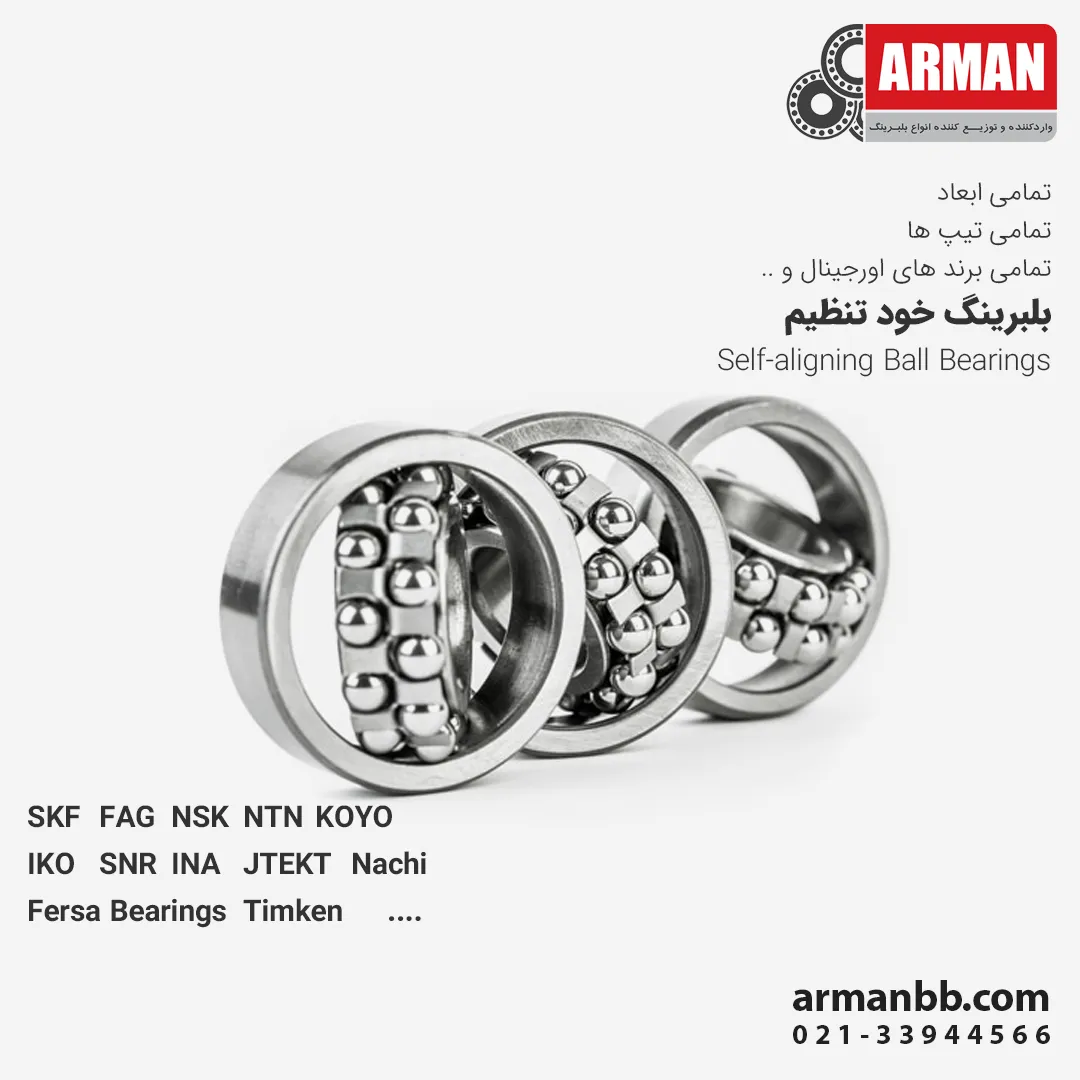

فیگور ۱ – بلبرینگ خود تنظیم باز
- توضیح: این ساده‌ترین نوع بلبرینگ خود تنظیم است که فاقد آب‌بند یا شیلد می‌باشد، به همین دلیل به آن “باز” گفته می‌شود. این نوع بلبرینگ دارای یک مسیر گردش کروی در حلقه خارجی است که امکان خود تنظیمی و جبران عدم تنظیمی یا خمیدگی محور را فراهم می‌کند.
- کاربرد: معمولاً در کاربردهایی استفاده می‌شود که ممکن است عدم تنظیمی رخ دهد اما تماس مستقیم با آلودگی‌ها کم است. طراحی باز اجازه روانکاری آسان را می‌دهد.
فیگور ۲ – بلبرینگ خود تنظیم نصب شده روی آستین مهار با مهره قفل
- توضیح: این پیکربندی شامل یک بلبرینگ خود تنظیم است که روی آستین مهار نصب شده است. آستین مهار نصب بلبرینگ را روی شفت صاف یا پله‌دار با محکم کردن مهره قفل تسهیل می‌کند. این تنظیمات بلبرینگ را به طور ایمن در جای خود ثابت نگه می‌دارد و امکان تنظیم و برداشتن آسان را فراهم می‌آورد.
- کاربرد: ایده‌آل برای کاربردهایی که نیاز به تنظیم دقیق دارند و برای نصب روی شفت‌های صاف. آستین مهار و مهره قفل اطمینان از اتصال محکم و جلوگیری از لغزش تحت بار را فراهم می‌کنند.
فیگور ۳ – بلبرینگ خود تنظیم با حلقه داخلی گسترده
- توضیح: این نوع بلبرینگ دارای یک حلقه داخلی گسترده است که سطح بزرگتری برای نصب فراهم می‌کند. حلقه گسترده می‌تواند مستقیماً روی شفت با استفاده از پیچ‌های تنظیم یا سایر روش‌های اتصال، ثابت شود که فرایند نصب را ساده‌تر می‌کند.
- کاربرد: مناسب برای کاربردهایی که فضای محدودی در اطراف بلبرینگ دارند یا جایی که نیاز است حرکت محوری به حداقل برسد. حلقه داخلی گسترده نیاز به قطعات جداگانه برای ایمن‌سازی بلبرینگ را حذف می‌کند و نصب را ساده‌تر می‌سازد.

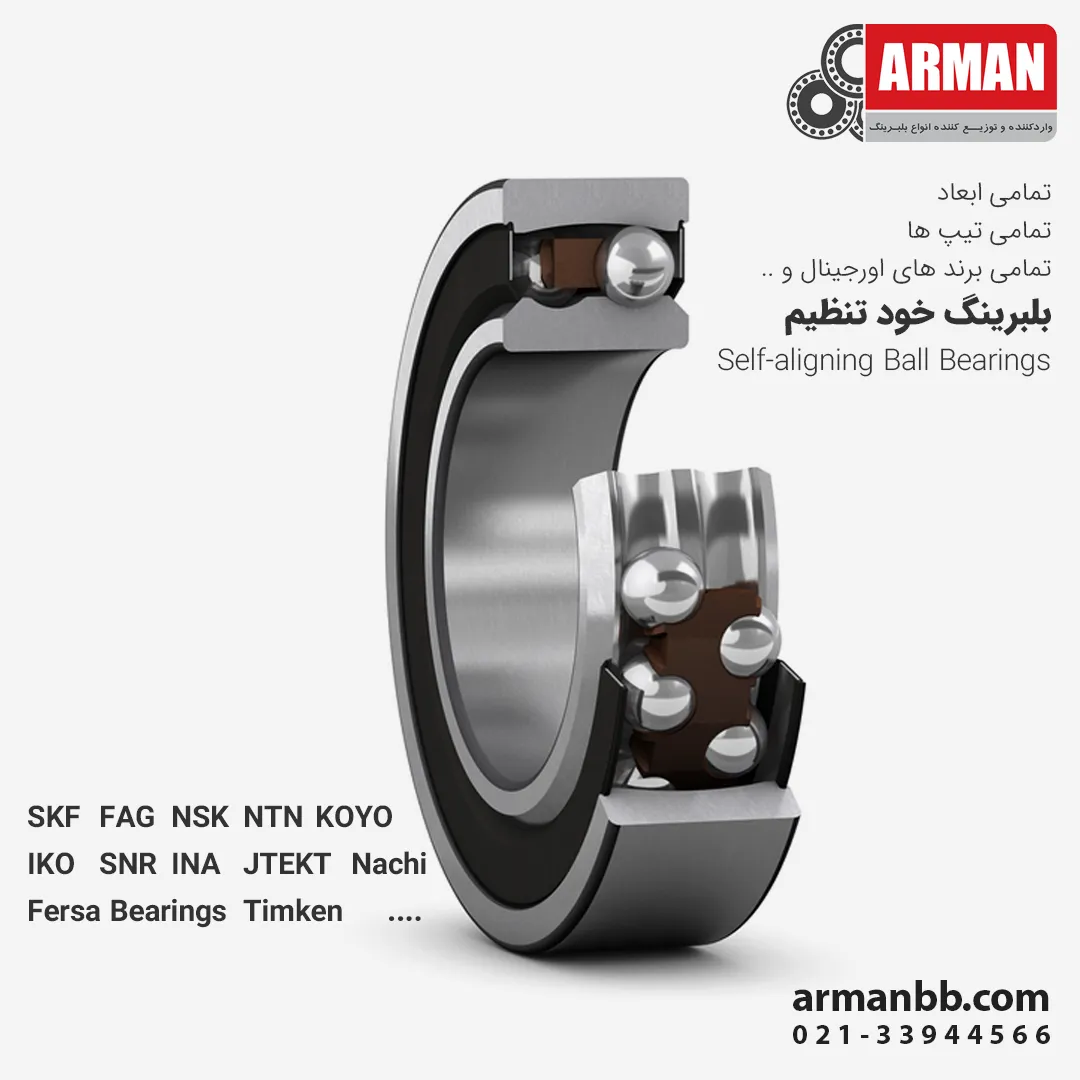

فیگور ۴ – بلبرینگ خود تنظیم مهر و موم شده
- توضیح: بلبرینگ‌های خود تنظیم مهر و موم شده دارای آب‌بندها در هر دو طرف هستند تا از ورود آلودگی‌ها جلوگیری کرده و خروج روانکار را متوقف کنند. این نوع به دلیل پیش‌روانکاری در زمان تولید، نگهداری نمی‌خواهد.
- کاربرد: ایده‌آل برای محیط‌های سخت که گرد و غبار، کثیفی و رطوبت وجود دارد. آب‌بندها محافظت در برابر آلودگی را فراهم می‌کنند و عمر بلبرینگ را ضمن حفظ خواص خود تنظیمی آن افزایش می‌دهند.
